Коллекторные группы Uni-Fitt предназначены для распределения потоков теплоносителя в системах радиаторного отопления и в системах теплого пола. Возможность настройки и регулирования потоков обеспечит равномерный прогрев всех помещений и экономию энергоносителей. Коллекторные группы Uni-Fitt выпускаются из латуни или нержавеющей стали.

01
Конструкция коллекторных групп

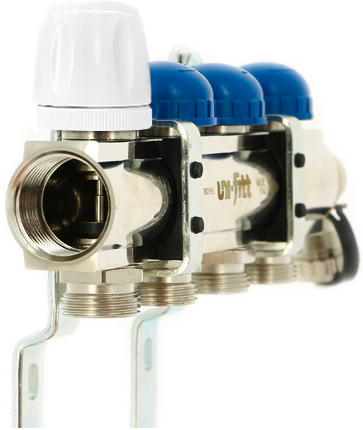

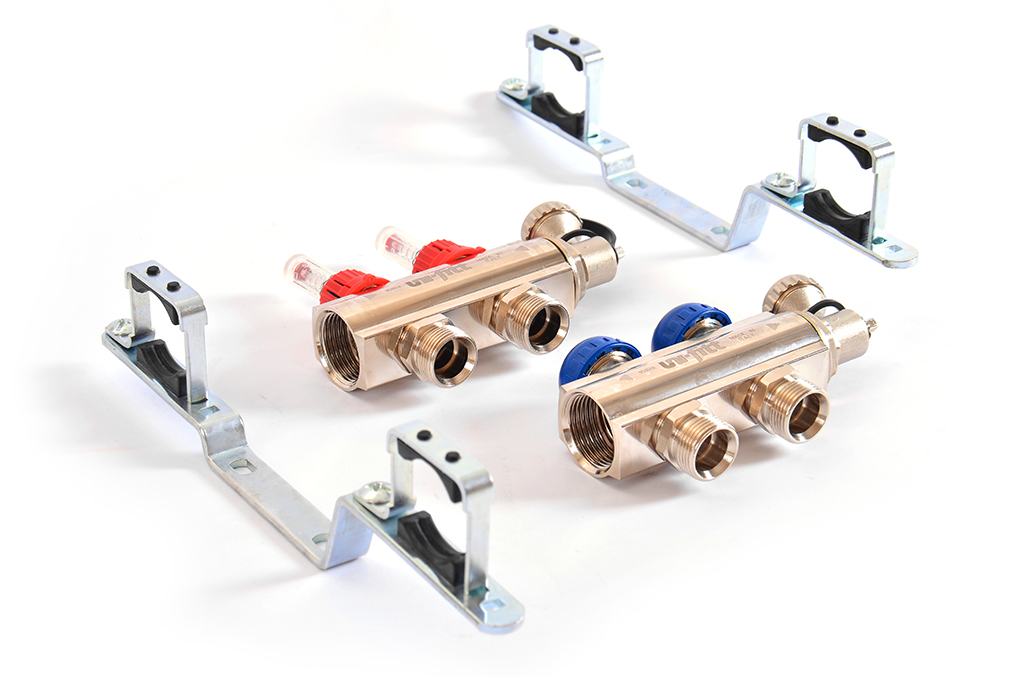

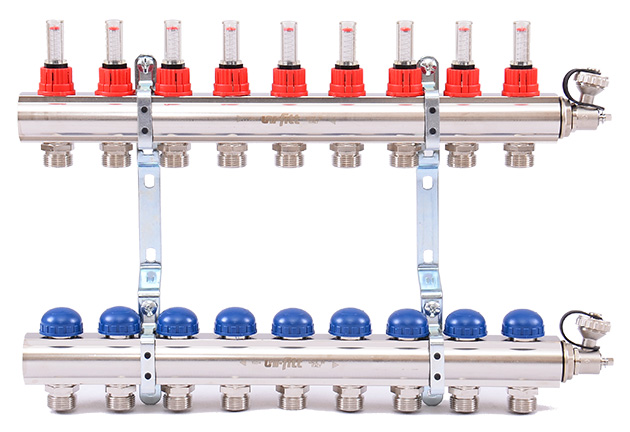

Коллекторная группа состоит из двух коллекторов, смонтированных на звукоизолирующих консолях.

Количество отводов для подключения контуров отопления:

от 2 до 12 *

* у коллекторных групп из
нержавеющей стали
(Италия) - от 2 до 13

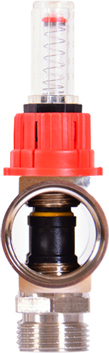

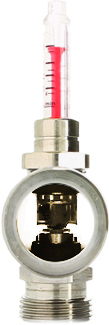

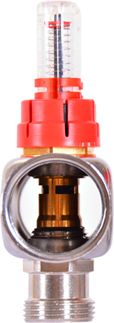

На каждом выводе подающего коллектора установлен настроечный (балансировочный) вентиль, который может быть оснащён расходомером. Такая конструкция позволяет отрегулировать (сбалансировать) контуры системы отопления. Расходомеры показывают расход теплоносителя:

от 0 до 4

у коллекторных групп из латуни

от 0 до 6

у коллекторных групп из нержавеющей стали

Настройка расходомеров на коллекторных группах из латуни:
Шаг 1
Открыть запорный вентиль - приподнять колпачок (1), вращать против часовой стрелки
Шаг 2
Открыть балансировочный вентиль - опустить колпачок (1), настроить поток вращая гайку (2) против часовой стрелки
Шаг 3
Зафиксировать настройку - поднять колпачок (1)

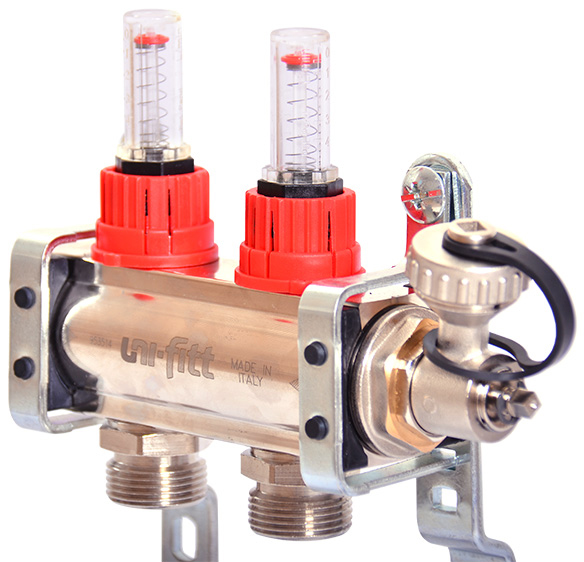

Настройка расходомеров на коллекторных группах из нержавеющей стали (Италия):
Шаг 1
Приподнять колпачок (1)
Шаг 2
Открыть балансировочный вентиль - настроить поток вращая колпачок (1) против часовой стрелки
Шаг 3
Зафиксировать настройку - опустить колпачок (1) до щелчка
Настройка расхода теплоносителя на коллекторных группах из нержавеющей стали (Германия):
Шаг 1
Для настройки расхода теплоносителя необходимо использовать регулировочный ключ, идущий в комплекте
Шаг 2
Вращать по часовой стрелке до достижения на расходомере нужного значения
Шаг 3
Поокончанию настройки установить на вентиль защитный колпачок или термоэлектрический привод
Каждый вывод обратного коллектора снабжён термостатическим вентилем, который позволяет управлять теплоотдачей радиаторов или тёплого пола в текущих условиях:
Вручную
с помощью колпочка или головки для ручной регулировки
Автоматически
установив электрический привод и комнатный термостат
02
Технические параметры Коллекторных групп
Коллекторные группы из нержавеющей стали легче групп из латуни, при этом они имеют большее проходное сечение, что позволяет увеличить количество выпусков до 13 шт.
Рабочее давление, бар
Максимальная рабочая температура, °С
Коллекторные группы из латуни
С рас­хо­до­ме­рами
6
90
Без рас­хо­до­ме­ров
10
110
Коллекторные группы из нержавеющей стали (Италия)
С рас­хо­до­ме­рами
6
80
Без рас­хо­до­ме­ров
10
80
Коллекторные группы из нержавеющей стали (Германия)
С рас­хо­до­ме­рами
5
80
Без рас­хо­до­ме­ров
6
80
210 мм
Межосевое расстояние у коллекторов
red line

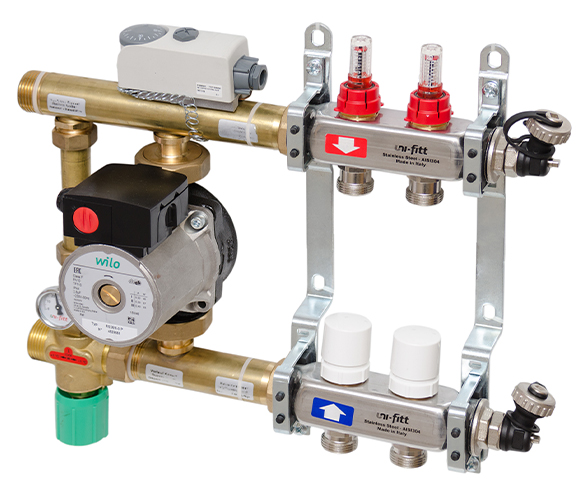

Это позволяет подключить к ним большинство насосно-смесительных групп и узлов для создания систем тёплого пола.
03
АКсессуары для Коллекторных групп
Соединение с накидной гайкой НВ и термометром.

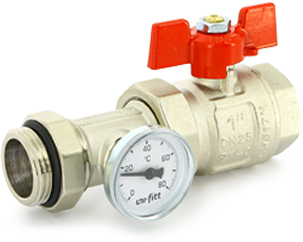

Кран шаровой НВ коллекторный с термометром

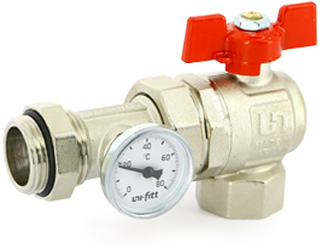

Кран шаровой угловой НВ коллекторный с термометром
Концевик для коллекторных групп с ручным воздухоотводчиком
Концевик для коллекторных групп с автоматическим воздухоотводчиком

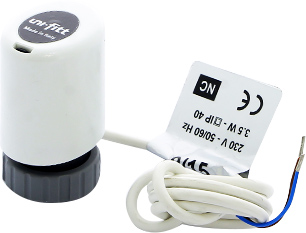

Привод термоэлектрический
