Терморегулирующие узлы Heatbox

Терморегулирующие узлы Heatbox применяются для создания систем напольного отопления в небольших помещениях без использования дополнительного насоса.

Отапливаемая площадь
не более 20 м2 (оптимально 15 м2)
Максимальная
длина контура 100 м.п.
Диапазон регулирования
температуры теплоносителя 0-50 °С
01
Терморегулирующий узел Heatbox B
Терморегулирующий узел Heatbox B обеспечивает автоматическое поддержание заданного расхода теплоносителя в контуре теплого пола через встроенный ограничитель расхода. Благодаря такой конструкции достигается комфорт использования теплого пола сравнимых с системами смонтированных на базе насосно-смесительных узлов.
Настройка расхода теплоносителя: 10 - 150 л/час.
Заводская настройка: 150 л/час.
02

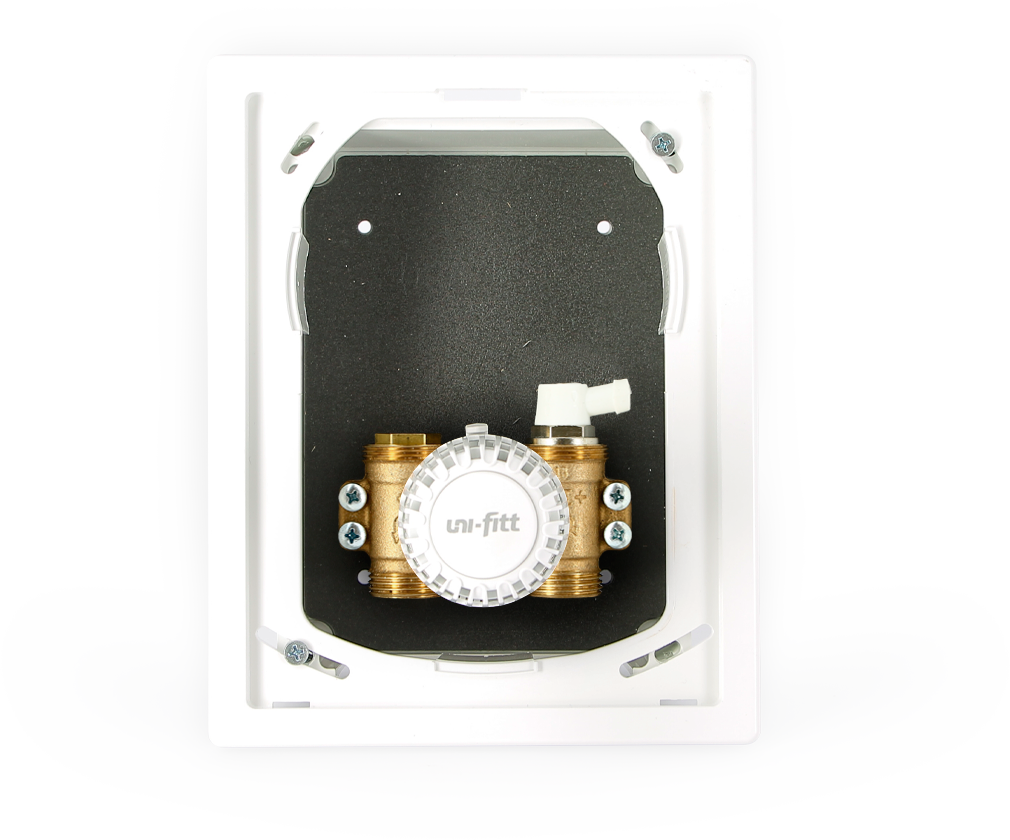

Конструкция терморегулирующего узла Heatbox B
Ручной воздухоотводчик
Обеспечивают защиту систем напольного отопления от завоздушивания.
Термостатическая головка
Измеряет температуру теплоносителя через специальный теплопроводящий вкладыш, благодаря которому тепло передаётся непосредственно на сильфон термоголовки.
Ограничитель расхода
Автоматически поддерживает заданный расход теплоносителя в контуре теплого пола
Нажмите на деталь
03
Принцип работы терморегулирующего узла Heatbox B
Благодаря автоматическому ограничителю расхода изменения характеристик системы отопления не влияют на качество работы теплого пола (а значит - комфорт для потребителя)
04
Терморегулирующий узел Heatbox С
Терморегулирующий узел Heatbox С обеспечивает поддержание температуры теплого пола при помощи термостатической головки, расположенной внутри корпуса узла. Благодаря интегрированному балансировочному клапану Heatbox C можно установить и настроить на параметры системы отопления.
05
Конструкция терморегулирующего узла Heatbox С
Термостатическая головка
Измеряет температуру теплоносителя через специальный теплопроводящий вкладыш, благодаря которому тепло передаётся непосредственно на сильфон термоголовки
Термостатический клапан
Обеспечивает плавное регулирование подачи теплоносителя в контур теплого пола
Ручной воздухоотводчик
Обеспечивают защиту систем напольного отопления от завоздушивания
Балансировочный клапан
Обеспечивает оптимальное распредление тепла в контуре теплого пола
Нажмите на деталь
06
Принцип работы терморегулирующего узла Heatbox C
Балансировочный клапан позволяет подстроить под параметры системы отопления без нарушения качества её работы. При изменении параметров возможно несущественное отклонение температуры теплого пола, практически не ощутимая для пользователя.
07
Особенности терморегулирующих узлов Heatbox
КОРПУС HEATBOX
Корпус узла выполнен из высококачественного ударопрочного пластика

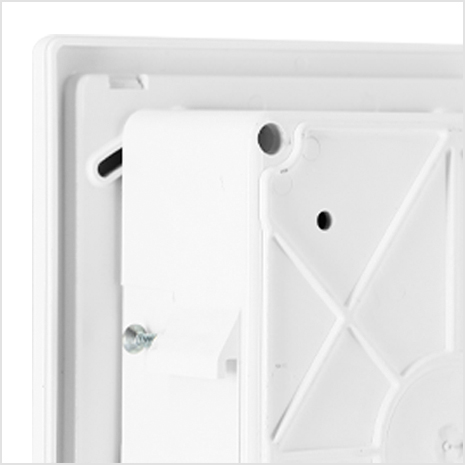

КОМПЕНСАЦИЯ ОТКЛОНЕНИЯ
Возможность регулировки передней панели в пределах 6 градусов в случае если во время монтажа основной блок сместился
УНИВЕРСАЛЬНАЯ УСТАНОВКА
Универсальные кронштейны обеспечивают монтаж устройства в стенах, в том числе сильно удаленных, из различных материалов
КОМПАКТНОСТЬ И ЛЁГКОСТЬ
Монтажная глубина основного блока составляет всего 60 мм, что позволяет легко и просто встроить блок в любую стену
08
Технические характеристики Heatbox B и C
Максимальное рабочее давление, бар
10
Максимальная рабочая температура, °С
90
Диапазон регулирования температуры теплоносителя обратного контура, °C
от 0 до 50
Расстояние между осями выходов, мм
50
Подключение к системе, дюйм
3/4
Терморегулирующий узел Heatbox B
A, мм
A1, мм
B, мм
B1, мм
С, мм
D, мм
G, мм
M, мм
N, мм
R, мм
W
A, мм
144
A1, мм
175
B, мм
131
B1, мм
220
С, мм
363
D, мм
53
G, мм
183
M, мм
80
N, мм
60
R, мм
50
W
G3/4”
1 / 1
Терморегулирующий узел Heatbox С
A, мм
A1, мм
B, мм
B1, мм
С, мм
G, мм
R, мм
W
A, мм
144
A1, мм
175
B, мм
131
B1, мм
220
С, мм
363
G, мм
183
R, мм
50
W
G3/4”
1 / 1
09
Ограничитель температуры обратного потока теплоносителя
Автоматический ограничитель температуры применяется в системах с принудительной циркуляцией теплоносителя. Устанавливается на обратный трубопровод на выходе из радиатора или контура напольного отопления, тем самым выполняя функцию ограничения температуры и поддерживая заданное значение температуры в контуре.
Отапливаемая площадь
не более 15 м2
Максимальная
длина контура 100 м.п.
Диапазон регулирования
температуры теплоносителя 0-60 °С
10
Технические характеристики ограничителя температуры обратного потока теплоносителя
Максимальное рабочее давление, бар
10
Максимальная рабочая температура, °С
120
Диапазон регулирования температуры теплоносителя обратного контура, °C
от 0 до 60
Пропускная способность, Kvs
2
Подключение к системе, дюйм
1/2
A, Ø
B
С, мм
D
G, мм
A, Ø
53
B
1/2
С, мм
91
D
1/2
G, мм
107
