Коллекторы

Коллекторы предназначены для распределения водяного потока к потребителям в системах горячего и холодного водоснабжения.

01
Коллекторы с выходами под 90 градусов
Коллекторы оснащены запорно-регулирующими вентилями, позволяющими отрегулировать или полностью перекрыть поток воды для каждой точки водоразбора. Уплотнительное кольцо из EPDM на седле клапана обеспечивает надежность и долгий срок эксплуатации. Рукоятка вентиля расположена в удобной доступности для управления – под прямым углом к отводам.
Количество отводов: от 2 до 4
Подключение

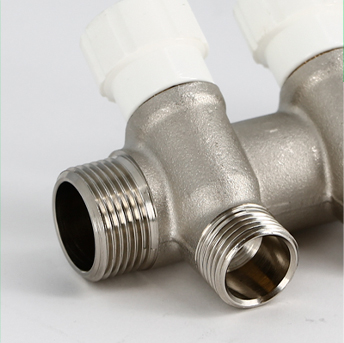

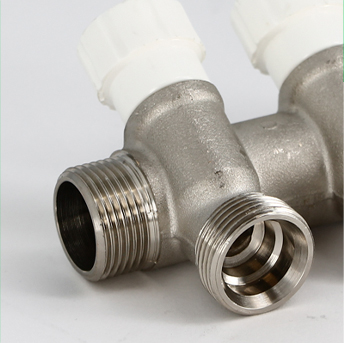

Отводы коллекторов в зависимости от модели имеют конусное подключение или под плоскую прокладку.
Необходимое количество отводов
Уникальная конструкция позволяет получить коллектор с необходимым количеством отводом, достаточно просто соединить между собой несколько коллекторов. В основе герметичного соединения лежит уплотнительная прокладка O-RING на корпусе коллектора. Качественно нарезанная резьба позволяет ровно выставить коллектора при соединении с друг с другом.
Межосевое расстояние
Межосевое расстояние отводящих патрубков коллекторов составляет 50 мм, что облегчает монтажные работы.
Маркировка потребителей
Каждый коллектор комплектуется специальными двухсторонними вкладышами синего и красного цвета для маркировки холодного и горячего водоснабжения, а также вкладышами для маркировки точек водоразбора или помещений (на русском языке)
02
Коллекторы с вентилями
Коллекторы оснащены запорно-регулирующими вентилями, позволяющими отрегулировать или полностью перекрыть поток воды для каждой точки водоразбора. Уплотнительное кольцо из EPDM на седле клапана обеспечивает герметичность и длительный срок эксплуатации. Межосевое расстояние - 40 мм.
Количество отводов: от 2 до 4
Решения под любой проект
Широкий ассортимент диаметров коллекторов и размеров отводов позволяет точно подобрать коллектор под любой проект системы водоснабжения по требуемому расходу. Возможные комбинации подключения: 1" - 3/4"ЕК, 1"-1/2", 3/4"-3/4"ЕК, 3/4"-1/2"
Маркировка потребителей
Каждый коллектор комплектуется специальными двухсторонними вкладышами синего и красного цвета для маркировки холодного и горячего водоснабжения, а также вкладышами для маркировки точек водоразбора или помещений (на русском языке)
03
Коллекторы с шаровыми кранами
Коллекторы оснащены шаровыми кранами, позволяющими полностью перекрыть поток воды для каждой точки водоразбора. Коллекторы выполнены в латунном и никелированном корпусе. Укомплектованы специальными вкладышами синего / красного цвета для маркировки холодного / горячего водоснабжения. Межосевое расстояние 40 мм.
Количество отводов для подключения: от 2 до 4 (Подключение - конус)
04
Коллекторы из нержавеющей стали
Используются для распределения потоков в системах горячего и холодного водоснабжения, а также в системах отопления. Межосевое расстояние - 40 мм.
Количество отводов для подключения: от 3 до 13 (Подключение - евроконус)
Решения для систем отопления
Глубина ассортимента коллекторов из нержавеющей стали и необходимые комплектующие позволяют собрать оптимальное решение, отвечающие требованиям современной системы отопления.

Коллектор с заглушкой

Коллектор с ручным воздухоотводчиком

Коллектор с автоматическим воздухоотводчиком

Коллектор с заглушкой

Коллектор с ручным воздухоотводчиком

Коллектор с автоматическим воздухоотводчиком

Комплектующие

460D4211

609N4000

460A4000

460M4000

460D4211

609N4000

460A4000

05
Подключение к коллектору
Широкий ассортимент соединений позволяет быстро и надёжно подключить металлопластиковые, полиэтиленовые, медные трубопроводные системы к отводам коллектора. Типы присоединения, в зависимости от модели коллектора: евроконус, плоское уплотнение. При необходимости перехода на плоское уплотнение используются специальные вкладыши.
Варианты подключения
Для каждого типа коллектора и вида трубопроводных систем доступны следующие варианты подключения:
06
Технические характеристики коллекторов
Коллектор с вентилями и выходами под 90°
Максимальная рабочая температура, °C
110
Максимальное рабочее давление, МПа (бар)
16
Межосевое расстояние отводов, мм
50
Выходы
A
C
В, мм
D, мм
Е, мм
Е1, мм
F,G, мм
H, мм
I, мм
L, мм
Ø
Ch, мм
Выходы
2
A
3/4"
C
1/2"
В, мм
50
D, мм
16
E, мм
12
E1, мм
15
F,G, мм
31
H, мм
16
I, мм
12
L, мм
15
Ø
31
Ch, мм
16
Выходы
3
A
3/4"
C
1/2"
В, мм
50
D, мм
16
E, мм
12
E1, мм
15
F,G, мм
31
H, мм
16
I, мм
12
L, мм
15
Ø
31
Ch, мм
16
Выходы
4
A
3/4"
C
1/2"
В, мм
50
D, мм
16
E, мм
12
E1, мм
15
F,G, мм
31
H, мм
16
I, мм
12
L, мм
15
Ø
31
Ch, мм
16
1 / 3
Коллекторы с вентилями
Максимальная рабочая температура, °C
110
Максимальное рабочее давление, МПа (бар)
10
Межосевое расстояние отводов, мм
40
Материал
Латунь CW614N
Уплотнительные материалы
EPDM
Выходы
A, мм
В, мм
C
D
Е, мм
F, мм
G, мм
Выходы
2
A, мм
98
B, мм
40
C
1/2"
D
3/4"
E, мм
34
F, мм
35
G, мм
40
Выходы
2
A, мм
98
B, мм
40
C
3/4" EK
D
3/4"
E, мм
34
F, мм
35
G, мм
40
Выходы
2
A, мм
96
B, мм
40
C
1/2"
D
1"
E, мм
35
F, мм
38
G, мм
43
Выходы
2
A, мм
96
B, мм
40
C
3/4" EK
D
1"
E, мм
35
F, мм
38
G, мм
43
Выходы
3
A, мм
138
B, мм
40
C
1/2"
D
3/4"
E, мм
34
F, мм
35
G, мм
40
Выходы
3
A, мм
138
B, мм
40
C
3/4" EK
D
3/4"
E, мм
34
F, мм
35
G, мм
40
Выходы
3
A, мм
138
B, мм
40
C
1/2"
D
1"
E, мм
35
F, мм
38
G, мм
43
Выходы
3
A, мм
138
B, мм
40
C
3/4" EK
D
1"
E, мм
35
F, мм
38
G, мм
43
Выходы
4
A, мм
178
B, мм
40
C
1/2"
D
3/4"
E, мм
34
F, мм
35
G, мм
40
Выходы
4
A, мм
178
B, мм
40
C
3/4" EK
D
3/4"
E, мм
34
F, мм
35
G, мм
40
Выходы
4
A, мм
178
B, мм
40
C
1/2"
D
1"
E, мм
35
F, мм
38
G, мм
43
Выходы
4
A, мм
178
B, мм
40
C
3/4" EK
D
1"
E, мм
35
F, мм
38
G, мм
43
1 / 12
Коллекторы с шаровыми кранами
Выходы
A, мм
В, мм
C, мм
D
Е
F, мм
G, мм
Выходы
2
A, мм
98
B, мм
40
C, мм
33
D
3/4"
E
1/2"
F, мм
24
G, мм
35
Выходы
2
A, мм
98
B, мм
40
C, мм
33
D
1"
E
1/2"
F, мм
24
G, мм
35
Выходы
3
A, мм
135
B, мм
40
C, мм
33
D
3/4"
E
1/2"
F, мм
24
G, мм
35
Выходы
3
A, мм
135
B, мм
40
C, мм
33
D
1"
E
1/2"
F, мм
24
G, мм
35
Выходы
4
A, мм
172
B, мм
40
C, мм
33
D
3/4"
E
1/2"
F, мм
24
G, мм
35
1 / 5
Коллектор из нержавеющей стали
Максимальная рабочая температура, °C
80
Максимальное рабочее давление, МПа (бар)
16
Межосевое расстояние отводов, мм
50
Диаметр подключения
G 1"
Диаметр отводов
3/4" евроконус
Материал
Нержавеющая сталь AISI 304L
Количество выводов
3
4
5
6
7
8
9
10
11
12
13
12
13
Количество выводов
L
3
190
4
240
5
290
6
340
7
390
8
440
9
490
10
540
11
590
12
640
13
690
